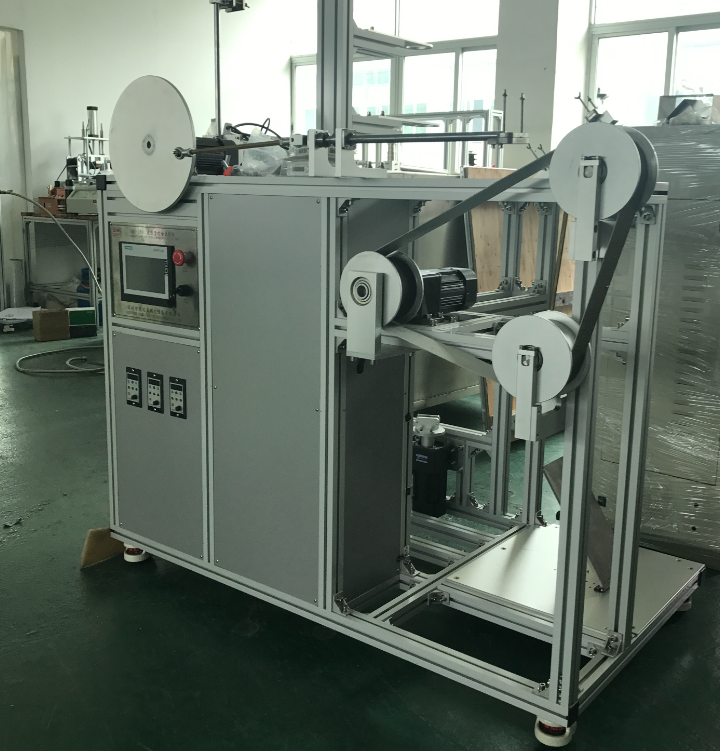

吸塵器軟管耐磨試驗機
產品型號
更新時間
2025-01-14廠商性質
瀏覽次數
1447詳細介紹
1.1 適用標準
符合GB4706.7-2004標準中21.101中載流軟管機械強度試驗的規定要求。
2 主要技術參數與功能
2.1 主要技術參數
1）曲柄速度：30轉/min
2）軟管移動距離：300-400mm
3）砂輪自轉速：0.1m/min
4）重錘質量：1Kg
5）磨料：金剛砂P100
6) 曲柄最低位置離滾輪中心最大距離600mm
7）電源： 220V
2.2 主要功能
1）儀表控制（或PLC智能化控制，人性化操作）。
2）次數0-99999次可設定。
3）時間0-999次可設定
4) 動力為兩組交流變頻電機（PLC用步進電機）
GB/T 38048.2-2021/IEC 62885-2:2016
如果軟管損壞,宜在試驗報告中說明。
6.9 軟管的重復彎曲
6.9.1 目的
本試驗的目的是確定干式真空吸塵器在正常使用時軟管重復彎曲的能力,軟管損壞引起泄漏會影
響干式真空吸塵器性能。
注:4.1規定的標準大氣壓條件不作要求。
6.9.2試驗設備
如圖17所示,試驗設備包括一個帶有軟管連接器夾緊裝置的連桿機構。連桿通過擺動器操作(例
如曲柄連桿裝置)完成上下運動,運動頻率為(10士1)次/min。連桿的初始位置為水平位置,舉起連桿
與水平位置成(40士1)°。
單位為毫米
300±50 40
大 日
附件繩索
橫向偏差最大值3°
2.5k
2.5kg
圖17軟管彎曲試驗設備
6.9.3試驗方法
軟管連接器夾在連桿上,連桿支點與軟管連接器固定端末尾的距離為(300士50)mm。
用2.5kg重物掛在軟管的下垂部分,在擺動運行期間將其提升至安裝板上方(100士10)mm處,在
運行的其他時間,停放在安裝板并卸下軟管全部負載。要完成全部運動,軟管長度可減短到約300mm。
為避免軟管上的負載擺動,可使用一個最大斜度 3°的可調整的斜板。
完成擺動的次數為直至軟管損壞到不能使用的程度,記錄試驗次數。
建議連續進行40 000次擺動試驗后停止。
6.10維持空氣流量特性的能力
6.10.1 目的
本試驗的目的是確定干式真空吸塵器在集塵器部分填充灰塵時維持空氣流量的特性的能力,代表
了正常家庭使用和家庭內灰塵的情況。
注:不要求標準大氣壓條件
35
5）整體鋼架結構，外表高防腐噴涂。
